Para ello, el sistema de sujeción tiene que poder tomar, deformar parcialmente y depositar recortes de composite y núcleos de PU de diversas dimensiones. Esto requiere a su vez una manipulación sumamente móvil, que pueda desplazarse a diferentes posiciones lineales sin necesidad de una conversión mecánica. Por esta razón, los desarrolladores de FILL se decidieron por los sistemas de servoaccionamiento ultracompactos de WITTENSTEIN: Estos sistemas convencen por su diseño compacto, el peso reducido de sus motores y la posibilidad de integración de los servorreguladores en el entorno de bus de campo PROFINET del sistema de manipulación.

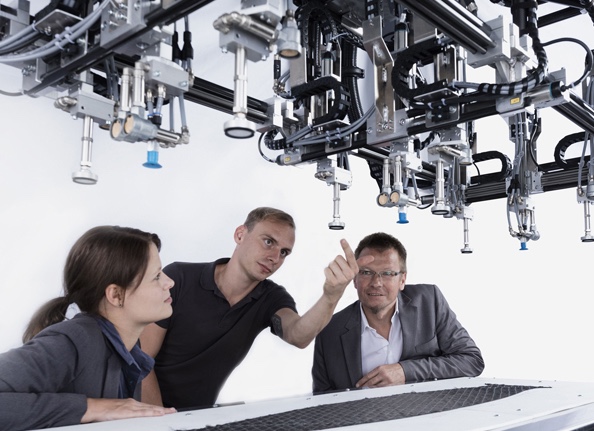

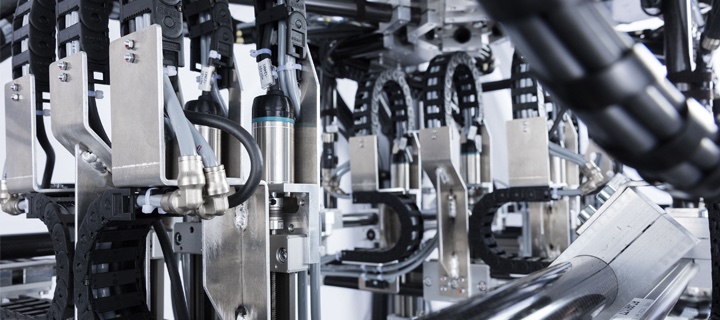

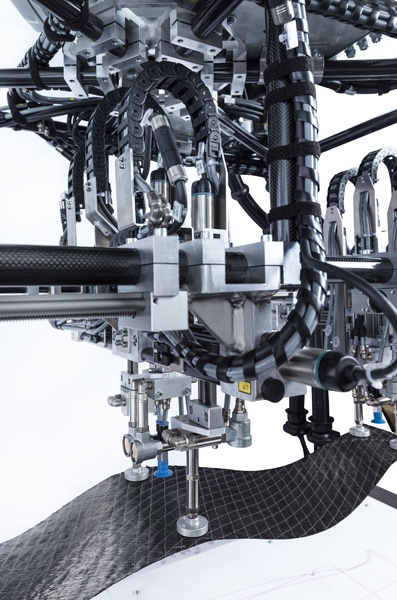

En la unidad de manipulación la empresa FILL utiliza en total 19 servomotores pequeños aptos para la industria de la serie cyber^® dynamic line en tamaño 32, y cada uno de ellos dispone de un servorregulador cyber^® simco^® drive. Estos posibilitan procesos de movimiento precisos que se pueden ejecutar de forma continua e independiente. Nueve de los servomotores ultracompactos posicionan cada uno una ventosa de manipulación por vacío en sentido vertical a través de un accionamiento por husillo. Con estos servomotores la pinza tipo araña, por un lado, toma núcleos de PU de diversas dimensiones, y por el otro, toma diferentes recortes de composite, que a la vez son preformados para el proceso de manipulación. Los demás motores de la serie cyber^® dynamic line posicionan las ventosas horizontalmente en función del formato, igualmente mediante un accionamiento por husillo. La completa estructura de capas se realiza capa sobre capa con una sola herramienta. De esta manera se forma un componente de composite, sin que haya que actuar ni colocar algo de forma complicada entre los diversos pasos habituales del proceso.

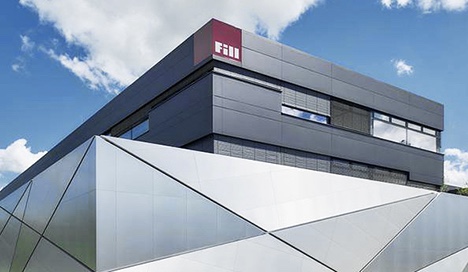

Estos composites se emplean, por ejemplo, en la construcción de automóviles, en la industria aeronáutica y aeroespacial, en el ámbito deportivo, en el sector energético o en área de la técnica maderera y de construcción. Todos los fabricantes reconocidos de tablas de esquí y de snowboard confían en FILL, y aproximadamente un 80 por ciento de los automóviles europeos se desplazan con materiales fabricados con máquinas de esta empresa. La empresa familiar fundada en 1966 emplea a unos 700 colaboradores.

Para la selección de los motores hemos apoyado a los desarrolladores de FILL, entre otras cosas, mediante el asesoramiento in situ y cálculos de cargas con el software de diseño cymex^® 5. Además, a corto plazo hemos puesto a disposición una serie de accionamientos para diversas pruebas.

Una perfecta combinación para estructuras de máquinas movibles
A quien busque soluciones de accionamiento de pequeñas dimensiones, le ofrecemos con el compacto amplificador de accionamiento cyber^® simco^® drive y la innovadora serie de servomotores pequeños cyber^® dynamic line una constelación tecnológica ideal con un alto potencial de rendimiento. Reguladores y motores de un solo proveedor hacen posible soluciones óptimas a nivel técnico – sin riesgos de interfaces. Diversos sistemas de bus permiten la libre integración a sistemas de control de mayor relevancia. Gracias a la placa identificativa electrónica no es necesario realizar una parametrización, lo cual acelera la puesta en servicio. El concepto de un solo cable para conectar el amplificador y el motor representa una solución rápida y económica. Además, esta solución ahorra peso, al igual que el diseño con densidad de potencia de los servomotores pequeños mismos. Y finalmente, el rendimiento de los amplificadores de accionamiento se adapta perfectamente a los potenciales de rendimiento de los motores. Esto garantiza un máximo rendimiento en prácticamente todas las aplicaciones.
